Μονάδα επεξεργαστή ICS Triplex T9100

Προϊόν:Μονάδα επεξεργαστή ICS Triplex T9100

Επισκόπηση του προϊόντος

Βασική μονάδα επεξεργαστή

Μια μονάδα βάσης επεξεργαστή περιέχει έως και τρεις μονάδες επεξεργαστή:

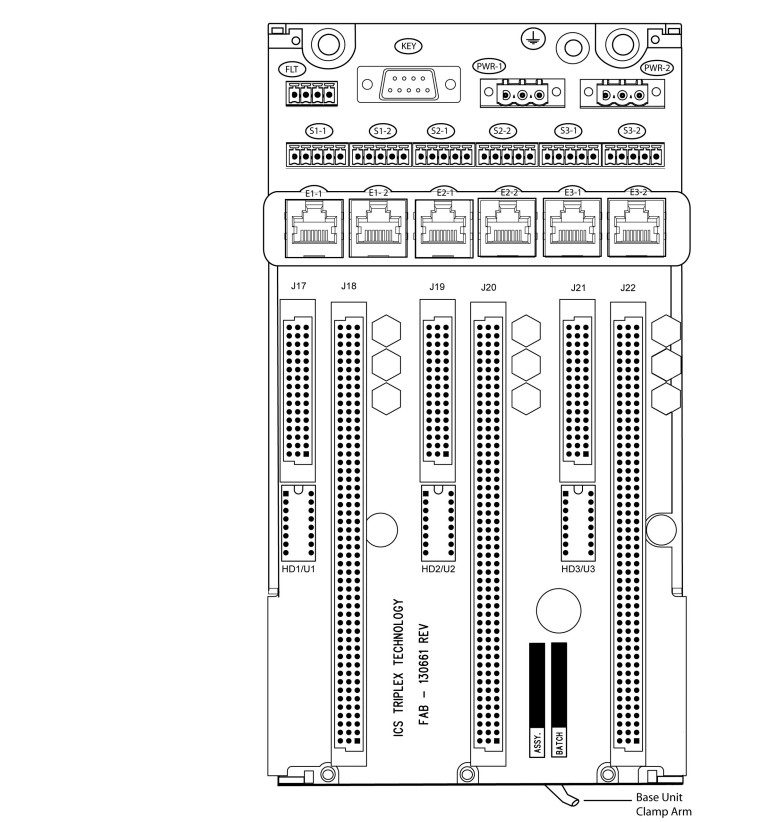

Εξωτερικές συνδέσεις Ethernet, σειριακών δεδομένων και ισχύος Οι εξωτερικές συνδέσεις της μονάδας βάσης του επεξεργαστή είναι:

Earthing Stud • Ethernet Ports (E1-1 to E3-2) • Serial Ports (S1-1 to S3-2) • Redundant +24 Vdc powers supply (PWR-1 and PWR-2) • Program Enable security key (KEY) • The FLT connector (currently not used).

Οι συνδέσεις ρεύματος τροφοδοτούν και τις τρεις ενότητες με περιττή ισχύ, κάθε μονάδα επεξεργαστή έχει δύο σειριακές θύρες και δύο συνδέσεις θύρας Ethernet.Ο σύνδεσμος KEY υποστηρίζει και τις τρεις μονάδες επεξεργαστή και βοηθά στην αποτροπή της πρόσβασης στην εφαρμογή εκτός αν το πλήκτρο Program Enable εισαχθεί.

Οι σειριακές θύρες επικοινωνίας (S1-1 και S1-2, S2-1 και S2-2, S3-1 και S3-2) υποστηρίζουν τις ακόλουθες λειτουργίες σήματος ανάλογα με τη χρήση: • RS485fd:Μια τετρασύρματη πλήρης διπλής σύνδεση που διαθέτει διαφορετικά λεωφορεία για μετάδοση και λήψηΗ επιλογή αυτή πρέπει επίσης να χρησιμοποιείται όταν ο ελεγκτής ενεργεί ως Master MODBUS χρησιμοποιώντας τον προαιρετικό ορισμό τεσσάρων καλωδίων που καθορίζεται στο τμήμα 3.3.3 του προτύπου MODBUS-over-serial. • RS485fdmux: Πλήρης διπλής σύνδεσης τεσσάρων καλωδίων με εξαγωγές τριών καταστάσεων στις συνδέσεις μετάδοσης.Αυτό πρέπει να χρησιμοποιείται όταν ο ελεγκτής ενεργεί ως MODBUS Slave σε ένα τετρασύρματο λεωφορείο. • RS485hdmux: Μία δισύρματος ημιδιπλέξ σύνδεση που εφαρμόζεται για χρήση master slave ή slave. Αυτό φαίνεται στο πρότυπο MODBUS-over-serial.

Η μονάδα του επεξεργαστή T9110 έχει μια μπαταρία εφεδρικής λειτουργίας που τροφοδοτεί το εσωτερικό ρολόι πραγματικού χρόνου (RTC) και ένα μέρος της πτητικής μνήμης (RAM).Η μπαταρία τροφοδοτεί μόνο όταν η μονάδα του επεξεργαστή δεν τροφοδοτείται πλέον από τις πηγές ενέργειας του συστήματος.Οι ειδικές λειτουργίες που διατηρεί η μπαταρία σε περίπτωση πλήρους απώλειας ισχύος είναι: • Ρεαλ Τάιμ Κλοκ - Η μπαταρία τροφοδοτεί το ίδιο το τσιπ RTC.• Διατηρούμενες μεταβλητές - Τα δεδομένα για τις διατηρούμενες μεταβλητές αποθηκεύονται στο τέλος κάθε σάρωσης εφαρμογής σε ένα τμήμα της μνήμης RAMΚατά την αποκατάσταση της ισχύος, τα διατηρημένα δεδομένα φορτώνονται πίσω στις μεταβλητές που έχουν ανατεθεί ως διατηρημένες μεταβλητές για χρήση από την εφαρμογή.• Διαγνωστικά ημερολόγια - Τα διαγνωστικά ημερολόγια του επεξεργαστή αποθηκεύονται στο τμήμα της μνήμης RAM που υποστηρίζεται από την μπαταρίαΗ διάρκεια ζωής της μπαταρίας είναι 10 έτη όταν η μονάδα επεξεργαστή τροφοδοτείται συνεχώς· για τις μονάδες επεξεργαστή που δεν τροφοδοτούνται, η διάρκεια ζωής είναι έως 6 μήνες.Η διάρκεια ζωής της μπαταρίας βασίζεται στη λειτουργία σε σταθερή θερμοκρασία 25°C και χαμηλή υγρασίαΗ υψηλή υγρασία, η θερμοκρασία και οι συχνοί κύκλοι τροφοδοσίας θα μειώσουν τη διάρκεια ζωής της μπαταρίας.

Χαρακτηριστικά:

• 40 κανάλια εισόδου ανά FTA.
• Σύνδεση συσκευών πεδίου που είναι τυποποιημένες στον κλάδο (2-σύρματα).
• συμβατότητα με τα πρότυπα DIN σιδηροδρόμων.
• Απλή εγκατάσταση και σύνδεση.
• 24 Vdc λειτουργία.
• Σύνδεση SmartSlot για “ένα προς πολλά” θερμή αντικατάσταση των ενσωματωμένων μονάδων.
• Η παροχή ενέργειας πεδίου σύντηξης ανά κανάλι.
• Ενσωματωμένη διόδη εκπομπής φωτός (LED) που υποδεικνύει την ακεραιότητα της τροφοδοσίας ηλεκτρικής ενέργειας πεδίου.

Πληροφορίες παράδοσης:

Εγγύηση: 12 μήνες.
Ημερομηνία λήξης: 1-2 εργάσιμες ημέρες.
Τρόπος πληρωμής: T/T και Western Union.
Συνεργάτες ταχυμεταφορών: DHL, UPS, TNT, FedEx και EMS.
Τεχνικές προδιαγραφές, εγχειρίδια και φύλλα δεδομένων: Διατίθεται κατόπιν αιτήματος.

Φωτογραφία:

Συγγενικά προϊόντα:

Τα πλεονεκτήματά μας:

ΑΜΒ: DSQC, σειρά AC800M, Bailey INFI 90...
Μπέντλι Νεβάδα: 3500/42M, 3500/22M, 3500/95.3500/05...
Άλαν-Μπράντλεϊ: 1756,1785,1771,1746,1769- Ναι.
ΓΕ: IC693, IC697, IC695, IS200, DS200...
Συστήματα CS3000 μονάδα ελέγχου CPU, αναλογική μονάδα...
Σύστημα Δέλτα Β, μονάδα τροφοδοσίας, αναλογικές μονάδες I/O...
Χάνιγουελ: TDC 2000, TDC3000, TPS...
Τρίκονεξ: 3008,36253508Ε.37213700Α 4351Β...
9907-162, 9907-164, 9907-165, 9907-167...
FBM203, FBM204, FBM217, FMB231...
CM202, DI232, MPC240, NT255, AIO288...
Τ8403, Τ8431...
HIMA: F3330,F3236,F6217,F7126,F8621A....

Σχετικά με εμάς:

Είμαστε ο προμηθευτής για ανταλλακτικά βιομηχανικού αυτοματισμού. Εξειδικευόμαστε σε PLC ενότητα, DCS κομμάτια κάρτας, ESD κομμάτια κάρτας συστήματος, δονήσεις κομμάτια κάρτας συστήματος παρακολούθησης,Μονάδα συστήματος ελέγχου ατμογεννητριών, ανταλλακτικά γεννήτριας αερίου, έχουμε καθιερώσει τη σχέση με φημισμένους παρόχους υπηρεσιών συντήρησης προϊόντων PLC DCS στον κόσμο.
