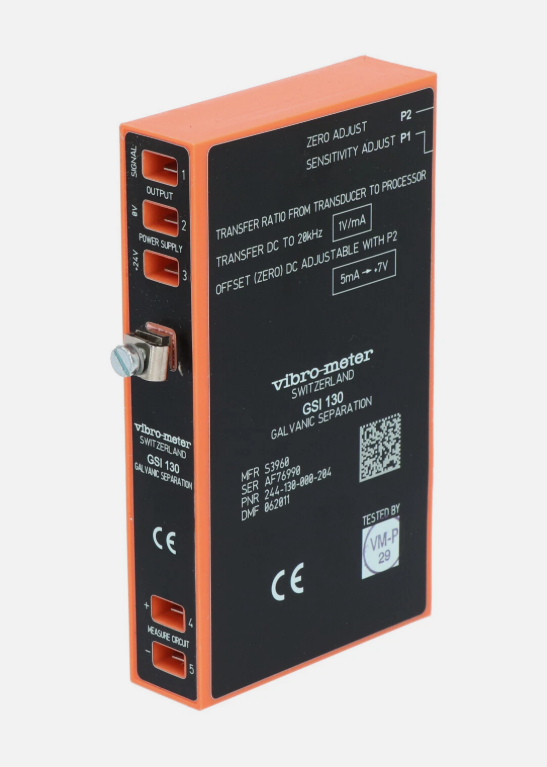

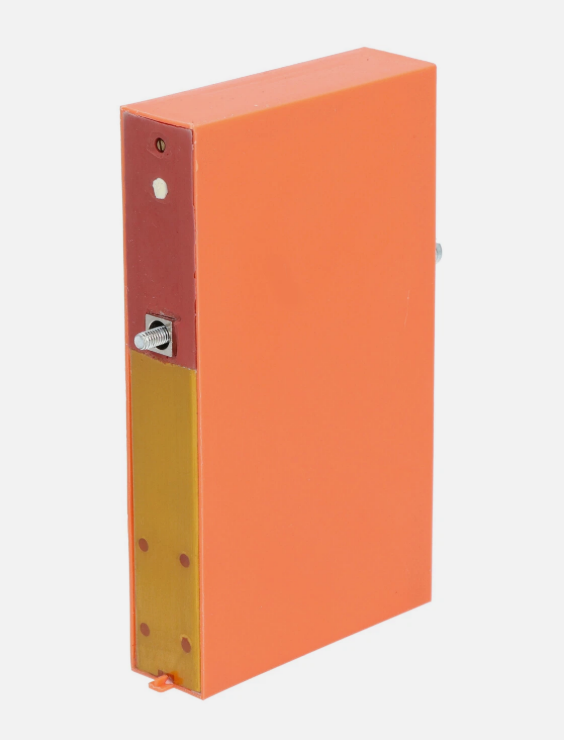

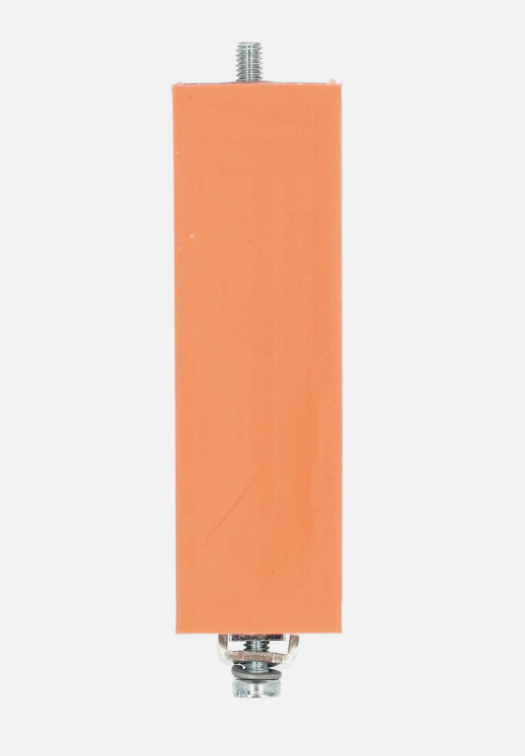

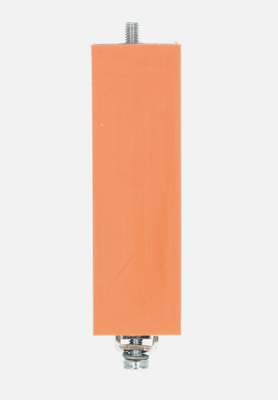

GSI130 244-130-000-20

GSI130 244-130-000-20

Το GSI130 (244-130-000-20) είναι μια μονάδα γαλβανικού διαχωρισμού που έχει σχεδιαστεί για να παρέχει ηλεκτρική μόνωση μεταξύ αισθητήρων/ρυθμιστικών σημάτων και συστημάτων επεξεργασίας σήματος. Είναι κατάλληλο για συστήματα μετάδοσης δύο καλωδίων, παρέχοντας ρεύμα στους αισθητήρες και τα κλιματιστικά σήματος ενώ ταυτόχρονα διαβάζει τα σήματα εξόδου τους.

Σε ευρύτερες εφαρμογές, το GSI130 μπορεί να τροφοδοτήσει οποιοδήποτε ηλεκτρονικό σύστημα με κατανάλωση ρεύματος μικρότερη από 20 mA. Η μονάδα εξάγει ένα σήμα τάσης ανάλογο με το ρεύμα που καταναλώνεται από το κλιματιστικό σήματος. αυτό το σήμα τάσης μπορεί να χρησιμοποιηθεί απευθείας για την ανάλυση της εξόδου του κλιματιστικού.

Η μονάδα GSI130 αποτρέπει αποτελεσματικά προβλήματα —όπως παρεμβολές βρόχου γείωσης— που προκαλούνται από διαφορές τάσης μεταξύ του σημείου μέτρησης και του εξοπλισμού επεξεργασίας σήματος. Η χρήση του GSI130 εξαλείφει την ανάγκη για εμπόδια Zener, τα οποία διαφορετικά θα προκαλούσαν πρόσθετες πτώσεις τάσης και θα περιόριζαν τόσο το μήκος γραμμής μεταφοράς όσο και το δυναμικό εύρος του συστήματος.

• Τάση τροφοδοσίας: +24 V ±5%
• Κυματισμός (100 Hz): 100 mV pp max.
• Κατανάλωση ρεύματος χωρίς φορτίο: Περίπου. 20 mA
• Κατανάλωση ισχύος σε φορτίο 20 mA: Περίπου. 60 mA
• Κατανάλωση ρεύματος βραχυκυκλώματος: Μέγ. 120 mA
• Τάση εξόδου χωρίς φορτίο (προς κλιματιστικό): 18 V ±1 V
• Τάση εξόδου σε φορτίο 20 mA: 16 V ±1 V
• Ρεύμα βραχυκυκλώματος: 60 mA
• Ζώνη πρόσβασης: DC έως 10 kHz ±0,5%, -1 dB @ 20 kHz

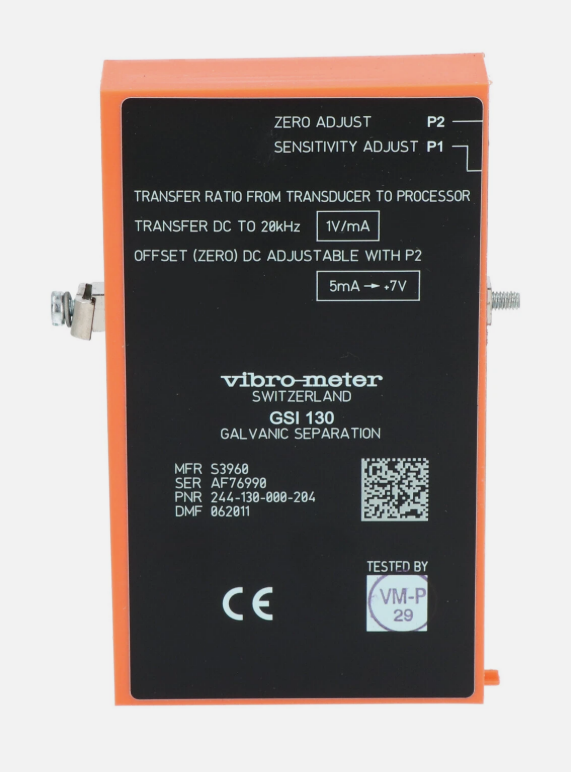

• Λειτουργία μεταφοράς: 1 V/mA (εργοστασιακή ρύθμιση, ρυθμιζόμενο μέσω ποτενσιόμετρου P1)
• Μετατόπιση θερμοκρασίας < 200 ppm/°C
• Γραμμικότητα: ±0,5% (εντός του εύρους δυναμικής μέτρησης)
• Εξάρτημα σήματος DC: Ρυθμιζόμενο μέσω ποτενσιόμετρου P2. Umin = +2 V, Umax = Τάση τροφοδοσίας - 2,5 V
• Θόρυβος (μέγιστο υπολειπόμενο σήμα): 12 mVpp σε 5 mA DC; 25 mVpp σε 12 mA DC
• Γαλβανική απομόνωση (είσοδος προς έξοδο) ≥ 4 kV RMS
• Ηλεκτρικές συνδέσεις: 5 γλωττίδες, AMP-Faston τύπου 6.3
• Θερμοκρασία λειτουργίας: 0°C έως +55°C
• Θερμοκρασία αποθήκευσης: -20°C έως +70°C

Στα συστήματα παρακολούθησης κατάστασης συμπιεστών στην πετροχημική βιομηχανία, το GSI130 τροφοδοτεί επιταχυνσιόμετρα ρεύματος εξόδου της σειράς CE και μεταδίδει σήματα αισθητήρων σε μεγάλες αποστάσεις στο σύστημα λήψης δεδομένων στο δωμάτιο ελέγχου. Η ικανότητα μετατροπής μA-σε-mV επιτρέπει τη μετάδοση σήματος σε μεγάλες αποστάσεις—που εκτείνεται σε εκατοντάδες μέτρα—χωρίς ανησυχίες σχετικά με την εξασθένηση του σήματος.

Ποια είναι η διαφορά μεταξύ του GSI130 (244-130-000-20) και του GSI122;

Τα GSI122 και GSI130 ανήκουν στην ίδια σειρά προϊόντων και μοιράζονται παρόμοιες βασικές λειτουργίες. Η κύρια διαφορά είναι ότι το GSI122 είναι κατάλληλο για χρήση σε δυνητικά εκρηκτικές ατμόσφαιρες, ενώ το GSI130 δεν είναι. Εάν απαιτείται λειτουργία σε αντιεκρηκτική ζώνη, θα πρέπει να επιλεγεί το GSI122—ή το διάδοχό του μοντέλο, το GSI127.

Τι τύπους σημάτων αισθητήρων υποστηρίζει το GSI130;

Υποστηρίζει σήμα ρεύματος 0-20 mA και εισόδους σήματος τάσης 0-20 VDC. Είναι συμβατό με αισθητήρες δόνησης σειράς CA, CE, PV και VE, αισθητήρες δυναμικής πίεσης σειράς CP και αισθητήρες εγγύτητας της σειράς TQ.

Ποια είναι η περίοδος εγγύησης;

Τυπική βιομηχανική εγγύηση: 12 μήνες. με σωστή εγκατάσταση και χωρίς υπερφόρτωση, το προϊόν έχει διάρκεια ζωής 5-10 χρόνια.
