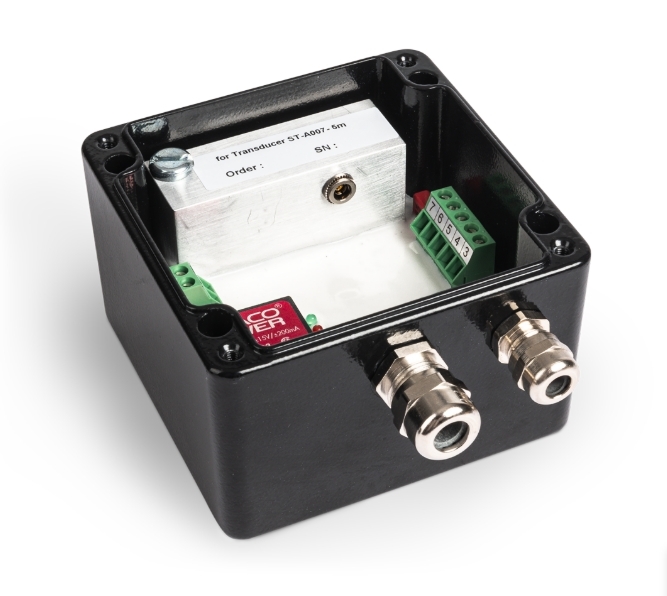

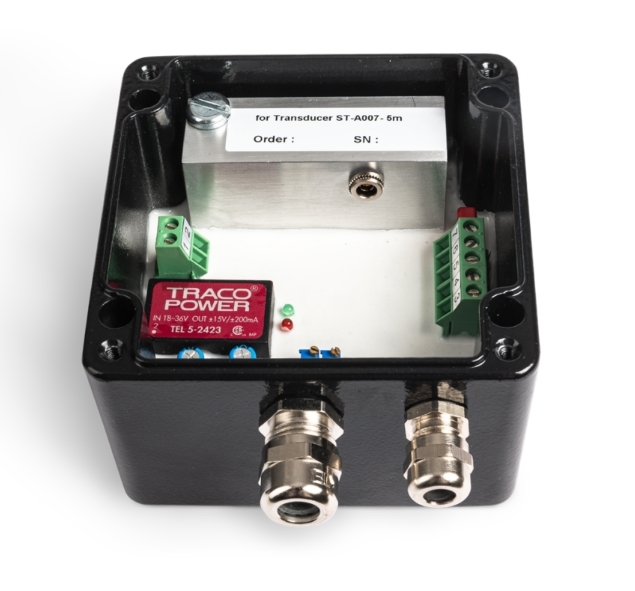

Το TSW101M1 VMD-TSW101-M1-H10-X007-Y02

Ο TSW 101 M1 είναι ένας πομπός κραδασμών μονού καναλιού που σχηματίζει μια πλήρη μονάδα παρακολούθησης που περιλαμβάνει την κύρια μονάδα TSW 101 M1, έναν αισθητήρα δινοροής WW007 και ένα καλώδιο 10 μέτρων.

Σχεδιασμένο ειδικά για τη μέτρηση της σχετικής δόνησης άξονα περιστρεφόμενων μηχανημάτων, αυτό το προϊόν χρησιμοποιεί τεχνολογία δινορευμάτων για την εκτέλεση μετρήσεων σχετικών κραδασμών χωρίς επαφή (Sppm) σε περιστρεφόμενους άξονες, χρησιμεύοντας ως κρίσιμο στοιχείο στην παρακολούθηση της κατάστασης του εξοπλισμού και τα συστήματα προστασίας.

Χρησιμοποιείται ευρέως σε βιομηχανίες όπως η παραγωγή ηλεκτρικής ενέργειας, τα πετροχημικά και η μεταλλουργία και είναι κατάλληλο για την παρακολούθηση κραδασμών και την προστασία στροβίλων, γεννητριών, συμπιεστών, αντλιών και διαφόρων τύπων βιομηχανικών περιστρεφόμενων μηχανημάτων.

• Αρχή μέτρησης: Δινορρεύμα (ηλεκτρομαγνητικό δινορεύμα), χωρίς επαφή
• Εύρος δυναμικής μέτρησης: 125 μm pp, 250 μm pp, 500 μm pp (επιλέξιμο μέσω διακόπτη DIP)
• Εύρος απόκρισης συχνότητας: 1-1000 Hz, φίλτρο ζώνης διέλευσης, 20 dB/δεκαετία
• Έξοδος ρεύματος: 4-20 mA (Sppm), μέγ. φορτίο 500 Ω
• Έξοδος τάσης: Σήμα στατικού διακένου, 4 mV/μm, υπερτιθέμενη δόνηση, φορτίο ≥ 20 kΩ
• Ένδειξη σφάλματος Έξοδος: Σήμα 2 mA + κόκκινη ένδειξη LED
• Εύρος μηδενικής ρύθμισης: ±0,15 mA (ποτενσιόμετρο Z)
• Ρύθμιση ευαισθησίας: Ποτενσιόμετρο S
• Θερμοκρασία λειτουργίας: -25°C έως +85°C
• Τροφοδοτικό: +24 V DC (18-30 V), μέγ. 60 mA, γαλβανικά απομονωμένο
• Βαθμολογία προστασίας: IP 67
• Υλικό περιβλήματος: Κράμα αλουμινίου (Al-Si12)

1. Έλεγχος κατάστασης: Παρατηρήστε περιοδικά την πράσινη ένδειξη LED "Έτοιμο" στη συσκευή για να βεβαιωθείτε ότι παραμένει σταθερά αναμμένη, επιβεβαιώνοντας την κανονική λειτουργία.
2. Έλεγχος σύνδεσης: Επιθεωρείτε περιοδικά όλους τους συνδετήρες καλωδίων και τους ακροδέκτες για να βεβαιωθείτε ότι είναι ασφαλείς και απαλλαγμένοι από σημάδια χαλάρωσης ή διάβρωσης.
3. Καθαρισμός: Διατηρήστε το περίβλημα της συσκευής καθαρό και αποτρέψτε τη συσσώρευση σκόνης και λαδιού, ειδικά σε υγρά περιβάλλοντα.
4. Έλεγχος περιβάλλοντος: Βεβαιωθείτε ότι η θερμοκρασία και η υγρασία λειτουργίας παραμένουν εντός των καθορισμένων ορίων (-25 έως +85 °C).
5. Έλεγχος ανιχνευτή: Επιθεωρήστε περιοδικά την επιφάνεια του αισθητήρα δινορευμάτων για να βεβαιωθείτε ότι είναι καθαρή και απαλλαγμένη από μεταλλικά υπολείμματα ή άλλες εναποθέσεις.

Το TSW 101 M1 χρησιμοποιείται ευρέως για παρακολούθηση άξονα σε μεγάλες μονάδες φυγόκεντρου συμπιεστή ή ατμοστροβίλου. Τοποθετείται κοντά στο περίβλημα του ρουλεμάν, με τον συνδεδεμένο αισθητήρα δινορευμάτων τοποθετημένο ώστε να βλέπει την επιφάνεια του περιστρεφόμενου άξονα.

Ο πομπός μετατρέπει το πλάτος δόνησης του άξονα σε σήμα 4-20 mA σε πραγματικό χρόνο, μεταδίδοντάς το σε ένα κεντρικό δωμάτιο ελέγχου (DCS/PLC) ή σε ένα αποκλειστικό σύστημα προστασίας μηχανημάτων.

Όταν τα επίπεδα κραδασμών υπερβαίνουν τα προκαθορισμένα όρια συναγερμού ή απενεργοποίησης, το σύστημα εκπέμπει αμέσως συναγερμό ή ενεργοποιεί τη διακοπή λειτουργίας, αποτρέποντας ουσιαστικά σημαντικές βλάβες του εξοπλισμού που προκαλούνται από ζητήματα όπως ανισορροπία ρότορα, κακή ευθυγράμμιση ή φθορά ρουλεμάν.

Η ευαισθησία του αισθητήρα μπορεί να ρυθμιστεί ξανά χρησιμοποιώντας το ποτενσιόμετρο "S" στη συσκευή για να διασφαλιστεί η ακρίβεια της μέτρησης.

Ναί. Το σημείο μηδέν 4mA μπορεί να ρυθμιστεί με ακρίβεια χρησιμοποιώντας το ποτενσιόμετρο "Z" στη συσκευή, με εύρος αντιστάθμισης περίπου ±0,15mA.

Αυτό υποδηλώνει σφάλμα συσκευής. Οι πιθανές αιτίες περιλαμβάνουν: 1. Η απόσταση μεταξύ του στόχου και του καθετήρα υπερβαίνει το στατικό εύρος μέτρησης. 2. Υπάρχει ανοιχτό κύκλωμα ή βραχυκύκλωμα στον αισθητήρα δινορευμάτων ή στο καλώδιο σύνδεσής του.

Τυπική βιομηχανική εγγύηση: 12 μήνες. με σωστή εγκατάσταση και χωρίς υπερφόρτωση, το προϊόν έχει διάρκεια ζωής 5-10 χρόνια.
