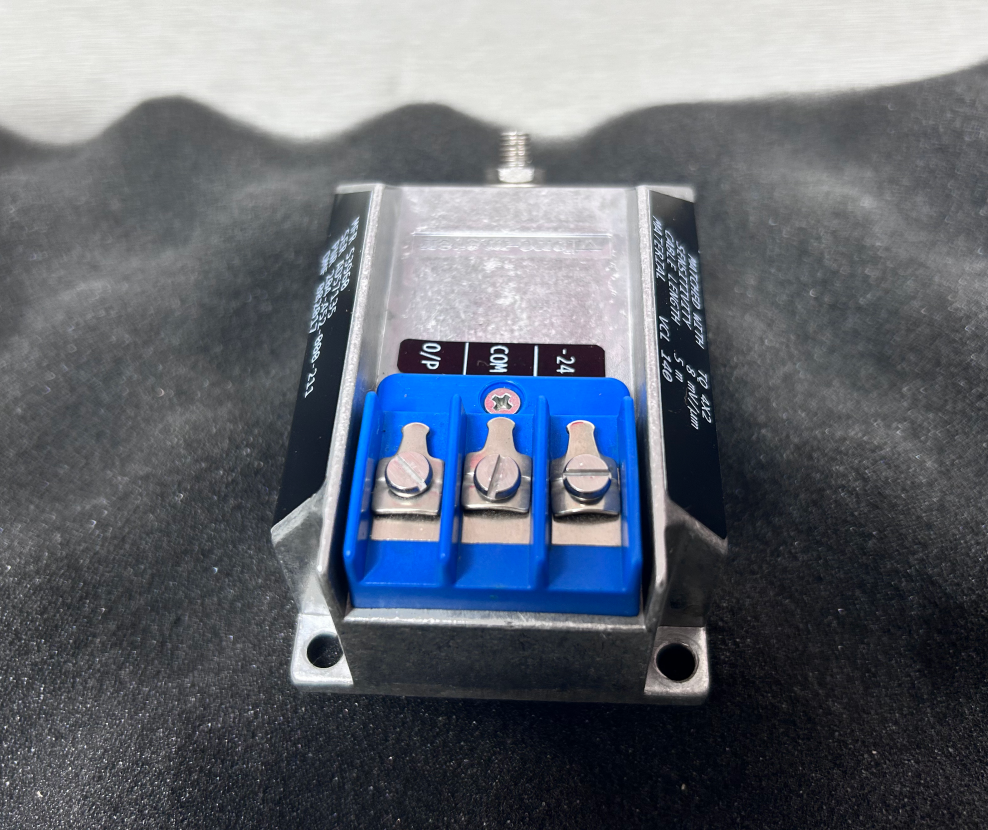

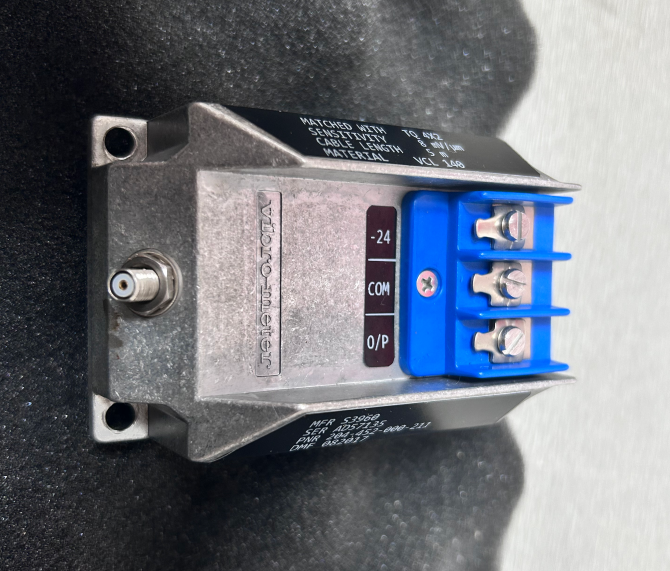

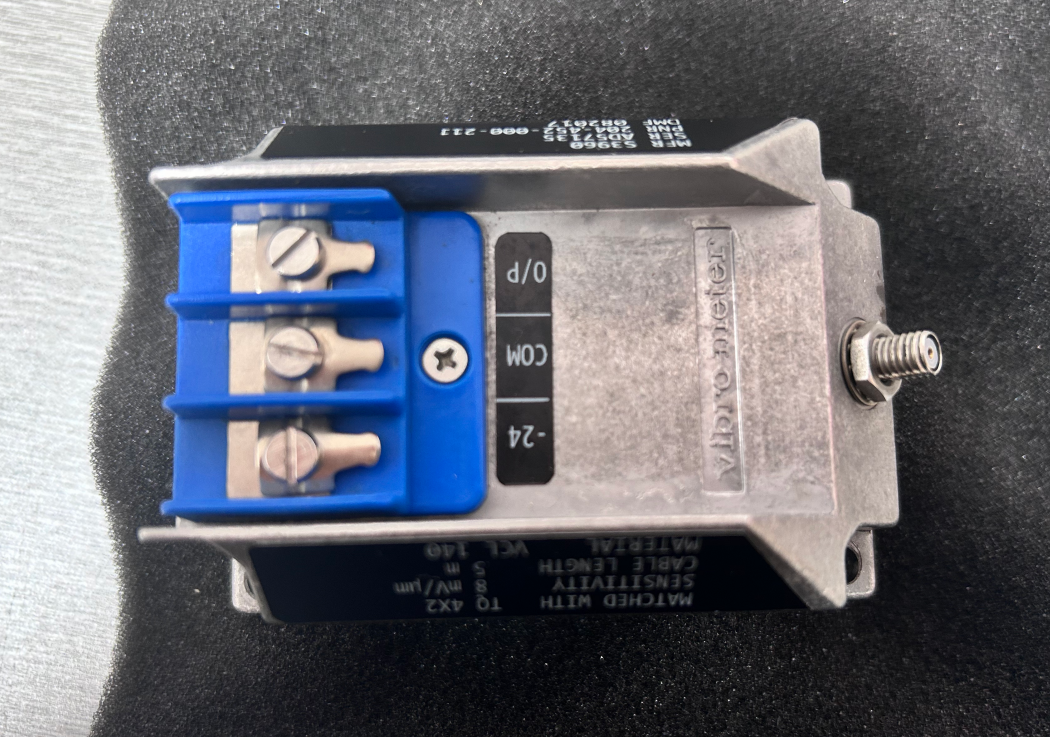

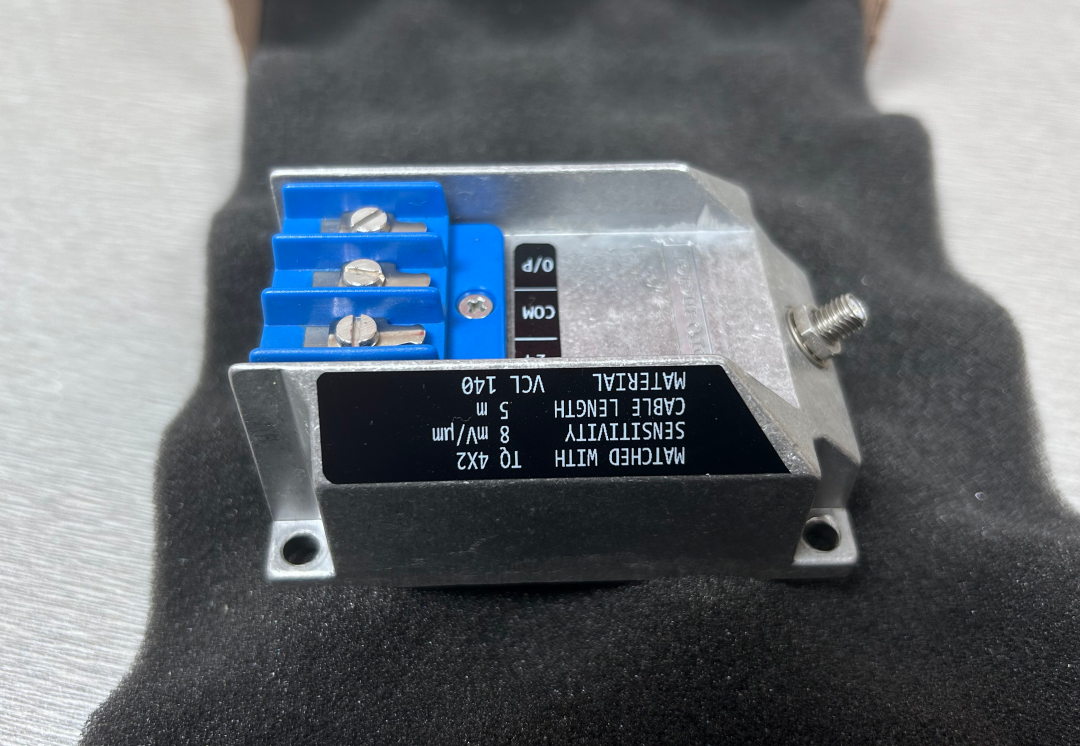

IQS452 204-452-000-021

IQS452 204-452-000-021είναι ένα κλιματιστικό σήματος υψηλής απόδοσης σχεδιασμένο κυρίως για κρίσιμες εφαρμογές παρακολούθησης κραδασμών σε περιστρεφόμενα μηχανήματα. Διαθέτει έναν ενσωματωμένο ταλαντωτή/αποδιαμορφωτή υψηλής συχνότητας που παρέχει ένα σήμα κίνησης σε συμβατούς αισθητήρες και δημιουργεί το ηλεκτρομαγνητικό πεδίο που απαιτείται για τη μέτρηση του διακένου.

Όταν συνδυάζεται με αισθητήρες άνευ επαφής TQ402 ή TQ412, σχηματίζει ένα πλήρες, βαθμονομημένο σύστημα μέτρησης εγγύτητας δινορευμάτων με πλήρως εναλλάξιμα εξαρτήματα. Το σύστημα επιτρέπει τη μέτρηση χωρίς επαφή της σχετικής μετατόπισης των κινούμενων εξαρτημάτων του μηχανήματος, εξάγοντας ένα σήμα τάσης ή ρεύματος ανάλογο με την απόσταση μεταξύ του άκρου του αισθητήρα αισθητήρα και του στόχου (όπως ένας άξονας μηχανής).

• Ελάχιστη τάση διακένου: -1,6 V
• Μέγιστη τάση διακένου: -17,6 V
• Δυναμική περιοχή: 16 V
• Αντίσταση εξόδου: 500 Ω
• Ρεύμα βραχυκυκλώματος: 45 mA
• Τάση τροφοδοσίας: -20 V έως -32 V
• Ρεύμα τροφοδοσίας: 13 ± 1 mA (μέγ. 25 mA)
• Χωρητικότητα εισόδου: 1 nF
• Επαγωγή εισόδου: 100 μH

• Μέτρηση υψηλής ακρίβειας: Επιτυγχάνει μέτρηση μετατόπισης σε επίπεδο micron με βάση την αρχή του δινορρευμάτων
• Εξαιρετική αξιοπιστία: Διαθέτει εξαρτήματα υψηλής ποιότητας και περίβλημα από εξωθημένο αλουμίνιο, κατάλληλο για σκληρά βιομηχανικά περιβάλλοντα
• Ευέλικτη διαμόρφωση: Ρυθμιζόμενο εύρος μέτρησης και ευαισθησία. υποστηρίζει έξοδο ρεύματος ή τάσης
• Πιστοποίηση αντιεκρηκτικής προστασίας: Διπλή πιστοποίηση ATEX και CSA για χρήση σε δυνητικά εκρηκτικά περιβάλλοντα
• Εναλλάξιμα εξαρτημάτων: Όλα τα στοιχεία του συστήματος είναι πλήρως εναλλάξιμα, διευκολύνοντας τη συντήρηση
• Ευρεία προσαρμοστικότητα θερμοκρασίας: Εύρος θερμοκρασίας λειτουργίας από -30°C έως +70°C
• Μετάδοση σήματος σε μεγάλες αποστάσεις: Η τρέχουσα λειτουργία εξόδου υποστηρίζει τη μετάδοση σήματος μεγάλων αποστάσεων
• Υποστήριξη πρόβλεψης συντήρησης: Παρακολούθηση σε πραγματικό χρόνο της κατάστασης δόνησης του περιστρεφόμενου μηχανήματος

Παραγωγή ισχύος: Παρακολούθηση κραδασμών ατμοστροβίλων, αεριοστροβίλων, γεννητριών και ανεμογεννητριών

Oil & Gas: Ανάλυση κραδασμών και παρακολούθηση συμπιεστών, αντλιών και αγωγών

Κατασκευή: Διαχείριση υγείας κρίσιμου εξοπλισμού όπως ηλεκτροκινητήρες, κιβώτια ταχυτήτων και ανεμιστήρες

Μεταφορά: Δοκιμές αεροκινητήρων και παρακολούθηση ρουλεμάν σιδηροδρόμων

Περιστρεφόμενα Μηχανήματα: Στροβιλοσυμπιεστές, υδραυλικοί στρόβιλοι, γεννήτριες AC κ.λπ.

Μια μονάδα ηλεκτροπαραγωγής με αέριο χρησιμοποιεί το IQS 452 (μοντέλο 204-452-000-021) σε συνδυασμό με αισθητήρες εγγύτητας TQ 412 για την παρακολούθηση της δόνησης του άξονα και της αξονικής μετατόπισης των αεριοστροβίλων του σε πραγματικό χρόνο.

Το σύστημα εξάγει ένα σήμα τάσης υψηλής ευαισθησίας 8 mV/μm και συνδέεται με το DCS μέσω διαμόρφωσης τριών συρμάτων. Αυτή η λύση επιτρέπει τη συνεχή παρακολούθηση των συνθηκών ρουλεμάν του στροβίλου, επιτρέποντας στην ομάδα λειτουργίας και συντήρησης να ανιχνεύσει έγκαιρα τις μη φυσιολογικές τάσεις κραδασμών και να αποτρέψει απρογραμμάτιστες διακοπές λειτουργίας.

Ποιους τύπους εξόδου υποστηρίζει το IQS 452 (204-452-000-021);

Αυτό το μοντέλο χρησιμοποιεί έξοδο τάσης (διαμόρφωση 3 συρμάτων) με εύρος εξόδου από -1,6 V έως -17,6 V και δυναμικό εύρος 16 V. Η σειρά IQS 452 υποστηρίζει επίσης μια διαμόρφωση ρεύματος εξόδου (2 καλωδίων), η οποία μπορεί να επιλεγεί με βάση τις απαιτήσεις παραγγελίας.

Ποιοι αισθητήρες μπορούν να χρησιμοποιηθούν με το IQS 452;

Το IQS 452 έχει σχεδιαστεί κυρίως για χρήση με αισθητήρες εγγύτητας χωρίς επαφή TQ 402 ή TQ 412. Μπορεί επίσης να χρησιμοποιηθεί σε συνδυασμό με τον προσαρμογέα στερέωσης ανιχνευτή PA150.

Πώς καθορίζεται το συνολικό μήκος του συστήματος;

Το συνολικό μήκος συστήματος (TSL) είναι το άθροισμα του ενσωματωμένου μήκους του καλωδίου του αισθητήρα και του μήκους του καλωδίου επέκτασης. Το 204-452-000-021 έχει διαμορφωθεί ως συνολικό μήκος συστήματος 5 m. Η ελάχιστη απαίτηση TSL είναι 4,4 m για ζεύξη 5 m και 8,8 m για ζεύξη 10 m.

Ποια είναι η περίοδος εγγύησης;

Τυπική βιομηχανική εγγύηση: 12 μήνες. με σωστή εγκατάσταση και χωρίς υπερφόρτωση, το προϊόν έχει διάρκεια ζωής 5-10 χρόνια.
