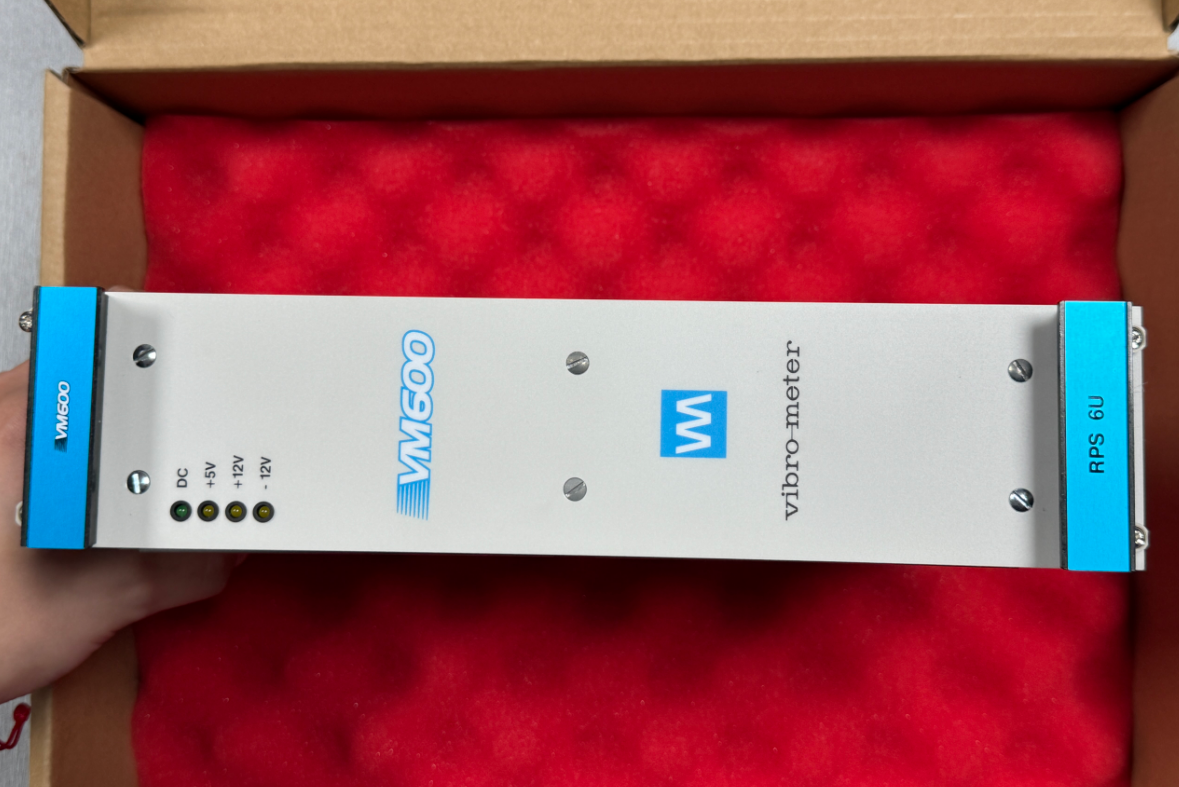

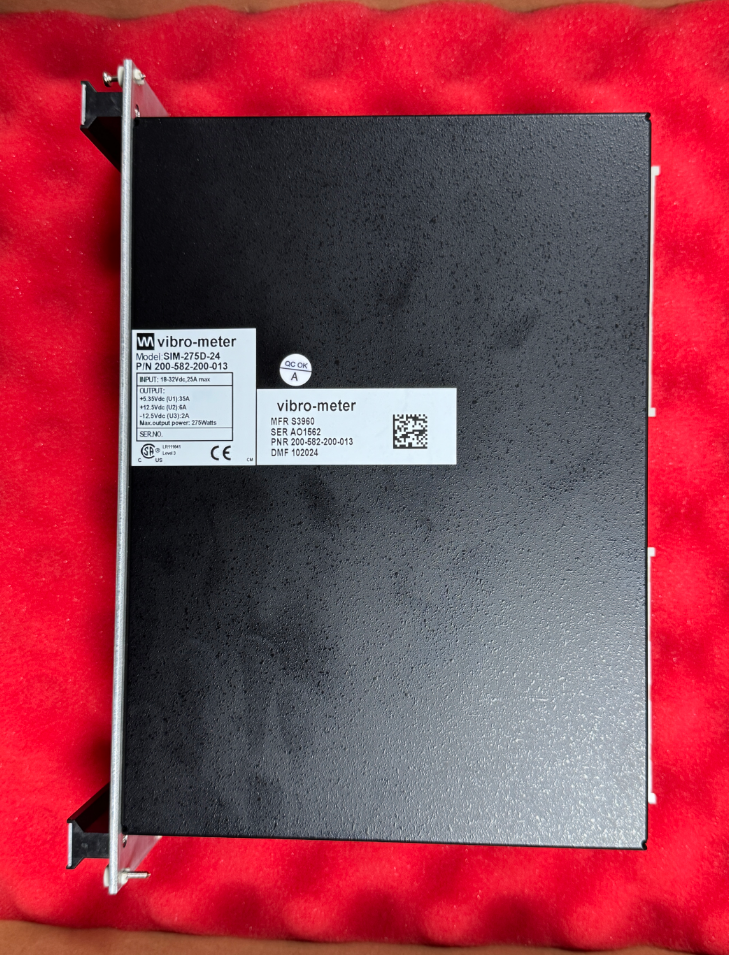

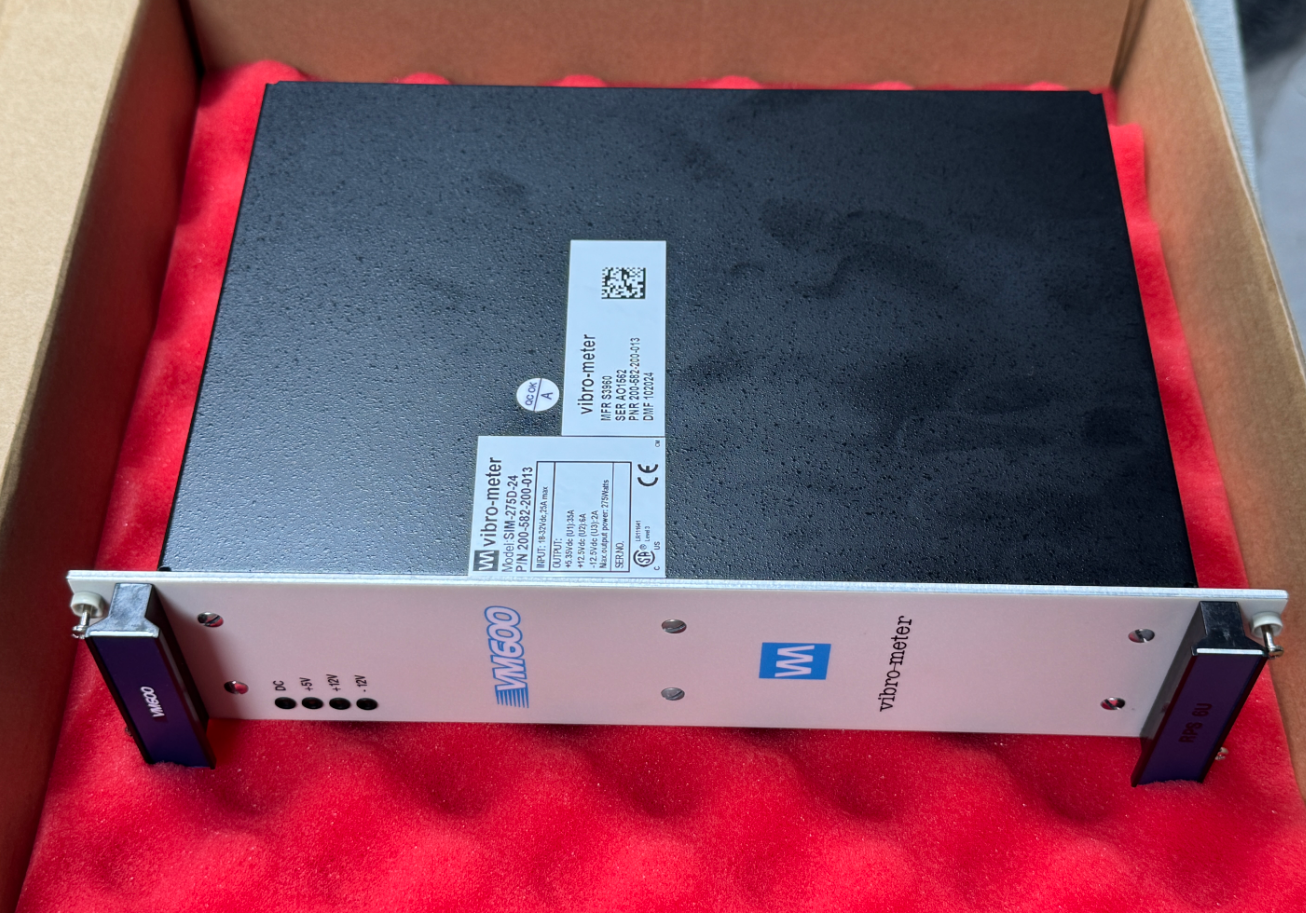

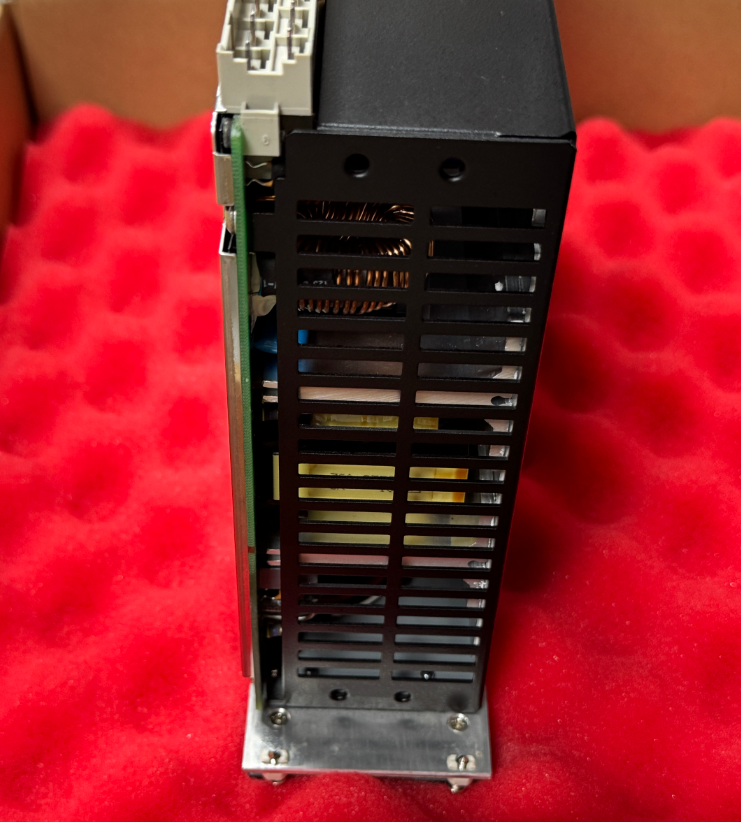

RPS6U 200-582-200-013

Το RPS6U 200-582-200-013 είναι μια μονάδα τροφοδοσίας που τοποθετείται σε rack σχεδιασμένη ειδικά για συστήματα μηχανικής προστασίας και συστήματα παρακολούθησης κατάστασης και απόδοσης. Αυτό το τροφοδοτικό λειτουργεί ως κρίσιμη μονάδα τροφοδοσίας σε ένα πλήρες σύστημα παρακολούθησης.

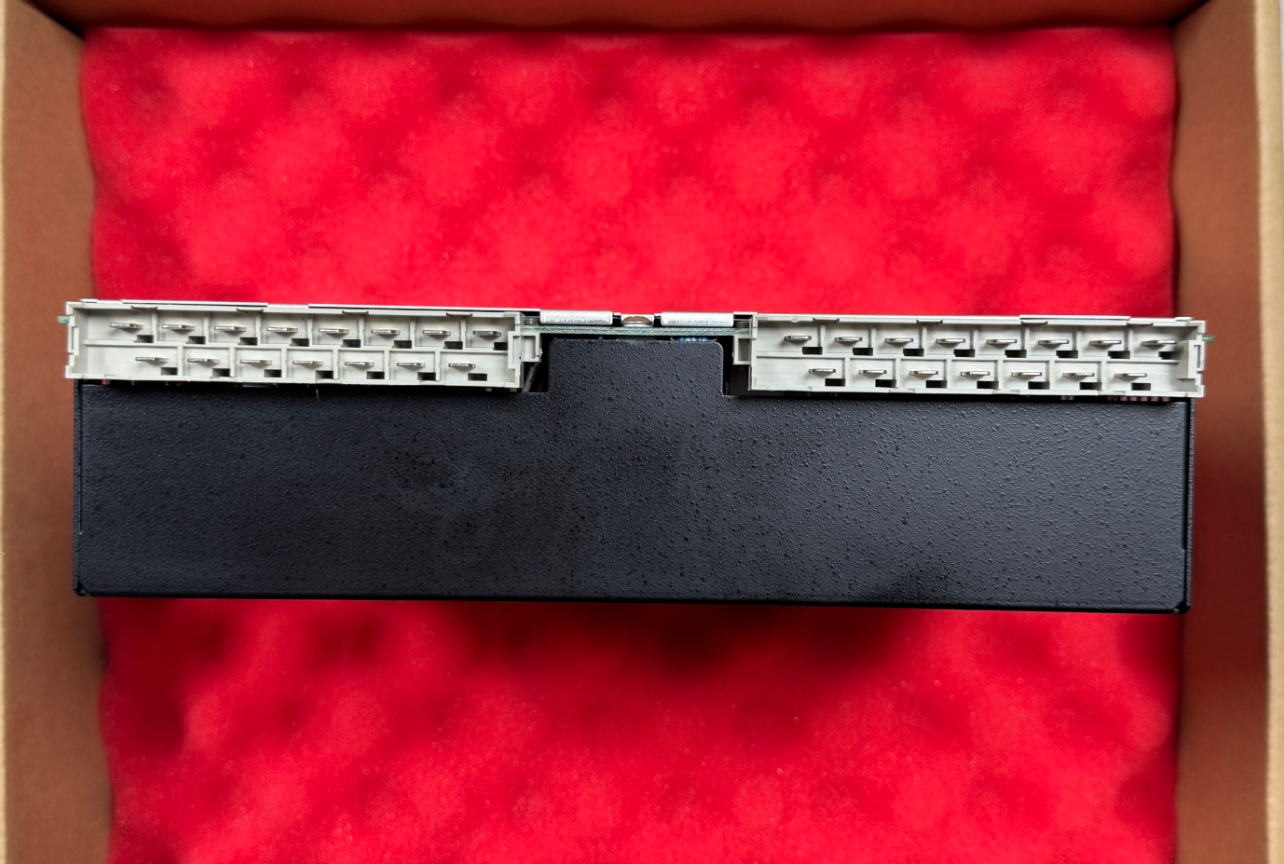

Αυτό το μοντέλο ανήκει στη σειρά εισόδων 24 DC. Είναι συμβατό με τυπικές βάσεις 6U ABE04x 19 ιντσών, τοποθετείται στο μπροστινό μέρος του rack και συνδέεται με το δίαυλο VME του backplane του rack μέσω δύο υποδοχών DIN41612 H15 υψηλού ρεύματος στο πίσω μέρος, παρέχοντας ενοποιημένη τροφοδοσία σε όλες τις κάρτες παρακολούθησης εντός του rack.

• Ονομαστική τάση εισόδου: 24 V DC
• Εύρος τάσης εισόδου: 18 έως 32 V DC
• Ρεύμα εισόδου: Μέγ. 30 Α
• Αποδοτικότητα: Τυπική 83%
• Ρεύμα εισόδου: < 10 φορές το ονομαστικό ρεύμα εισόδου
• Ονομαστική τάση εξόδου: +5 VDC (μέγ. 50 A), +12 VDC (μέγ. 8 A), -12 VDC (μέγ. 4 A)
• Μέγιστη ισχύς εξόδου: 330 W

Ισχύει για: θερμοκρασίες περιβάλλοντος ≤50°C; τυπικές μετρήσεις καρτών. μη πυρήνες βοηθητικές μονάδες? εξασφαλίζει σταθερή λειτουργία ενός πλήρως εξοπλισμένου rack με το χαμηλότερο κόστος.

Ισχύει για: Συστήματα TSI για κρίσιμες μονάδες όπως ατμοστρόβιλοι, αεριοστρόβιλοι και μεγάλοι συμπιεστές. Εάν κάποιο από τα δύο τροφοδοτικά αποτύχει, η άλλη μονάδα μεταφέρει ανεξάρτητα ολόκληρο το φορτίο, διασφαλίζοντας την αδιάλειπτη παρακολούθηση και την τήρηση των υποχρεωτικών απαιτήσεων προστασίας ασφάλειας για τη μονάδα.

Ισχύει για: Μηχανοστάσια με θερμοκρασίες >50°C και πλήρως εξοπλισμένα με κάρτες υψηλής πυκνότητας (10 ή περισσότερες κάρτες επεξεργασίας και αναμετάδοσης). τα διπλά τροφοδοτικά μοιράζονται το φορτίο, αντισταθμίζοντας τη μείωση της ισχύος που προκαλείται από υψηλές θερμοκρασίες και εξασφαλίζοντας επαρκή ισχύ εξόδου σε πλήρες φορτίο.

Λόγω της υψηλής θερμοκρασίας περιβάλλοντος (σχεδόν 50°C) σε μια συγκεκριμένη υπεράκτια πλατφόρμα λαδιού και των εξαιρετικά υψηλών απαιτήσεων για διαθεσιμότητα συστήματος, επιλέχθηκαν δύο μονάδες ισχύος RPS6U 200-582-200-013 για να λειτουργούν σε μη πλεονάζουσα διαμόρφωση, παρέχοντας από κοινού ισχύ σε πλήρως εξοπλισμένο rack για να εξασφαλίζεται επαρκής χώρος τροφοδοσίας ισχύος ακόμη και σε περιβάλλον υψηλής θερμοκρασίας. Το σύστημα λειτουργεί σταθερά για πάνω από δύο χρόνια χωρίς βλάβες που σχετίζονται με το ρεύμα.
