IOC4T 200-560-000-113

• Θερμοκρασία λειτουργίας: −25°C έως +65°C
• Θερμοκρασία αποθήκευσης: −40°C έως +85°C
• Υγρασία λειτουργίας: 0 έως 90% (χωρίς συμπύκνωση)
• Υγρασία αποθήκευσης: 0 έως 95% (χωρίς συμπύκνωση)
• Τροφοδοτικό: +5 VDC και ±12 VDC (από τροφοδοτικό rack VM600)
• Κατανάλωση ισχύος: +5 VDC: 1,5 W; ±12 VDC: 0,7 W + 0,25 W ανά κανάλι εξόδου ρεύματος

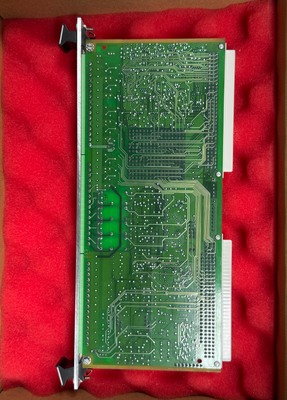

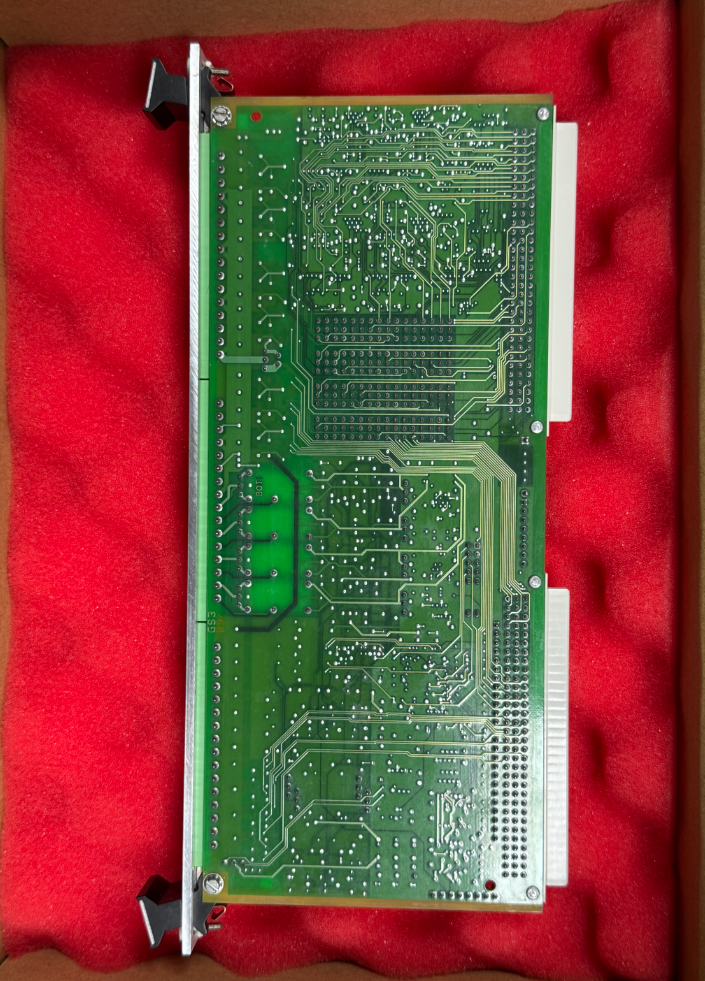

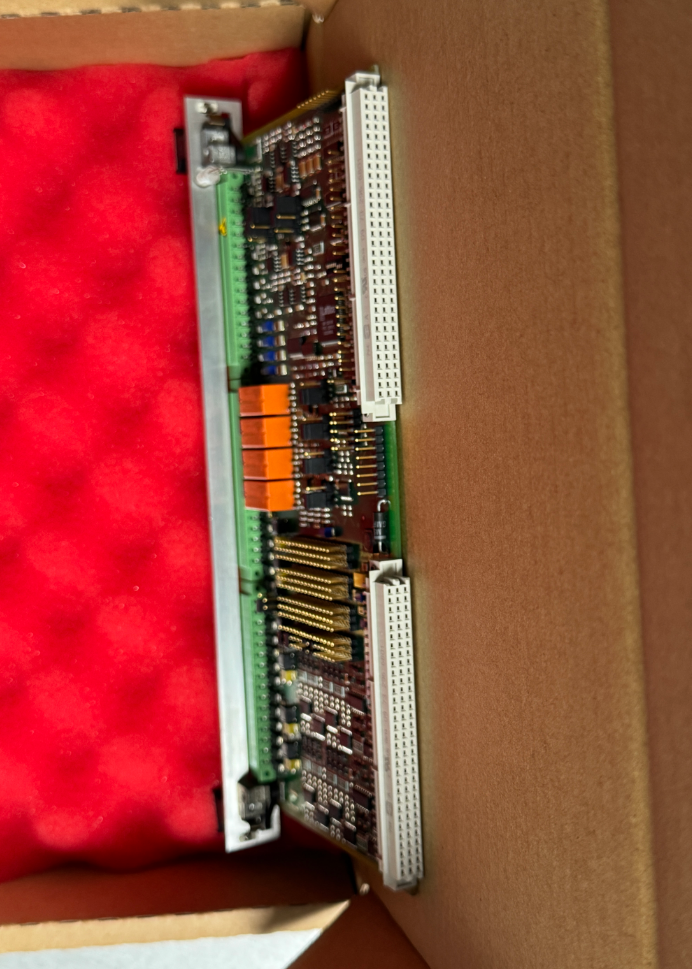

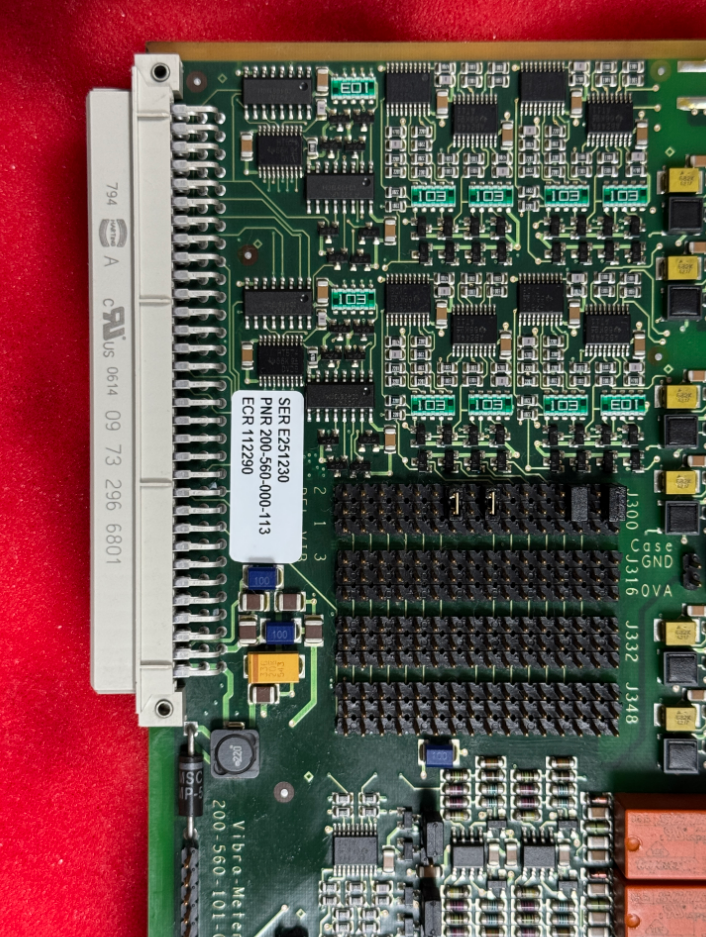

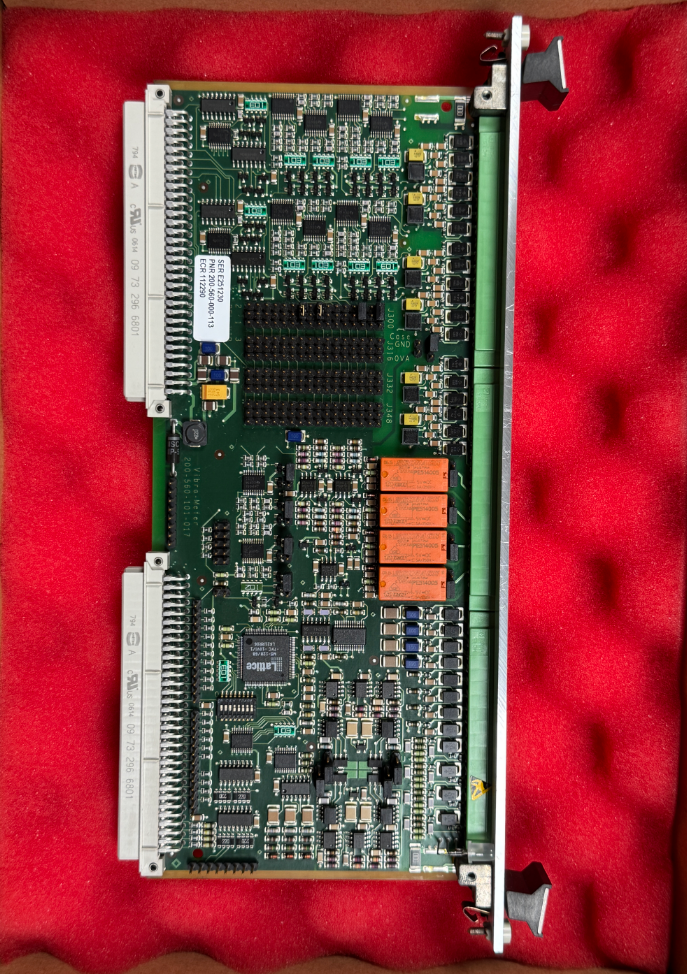

Η IOC4T 200-560-000-113 είναι μια θυγατρική κάρτα διασύνδεσης εισόδου/εξόδου ειδικά σχεδιασμένη για συστήματα μηχανικής προστασίας. Είναι μια πρώιμη, μη RoHS έκδοση του τυπικού μοντέλου IOC4T, με σύνθετη αντίσταση εξόδου δυναμικού σήματος 2000Ω. Χρησιμοποιείται σε ζεύγη με τη μητρική πλακέτα μηχανικής προστασίας MPC4 και χρησιμεύει ως η κάρτα ρελέ σήματος πυρήνα για τη σύνδεση σημάτων παρακολούθησης κραδασμών και ταχύτητας της μονάδας και την έξοδο συναγερμών. Οι νεότερες εκδόσεις (PNR 200-560-000-114 και νεότερες) είναι συμβατές με RoHS, με την αντίσταση εξόδου μειωμένη στα 50 Ω.

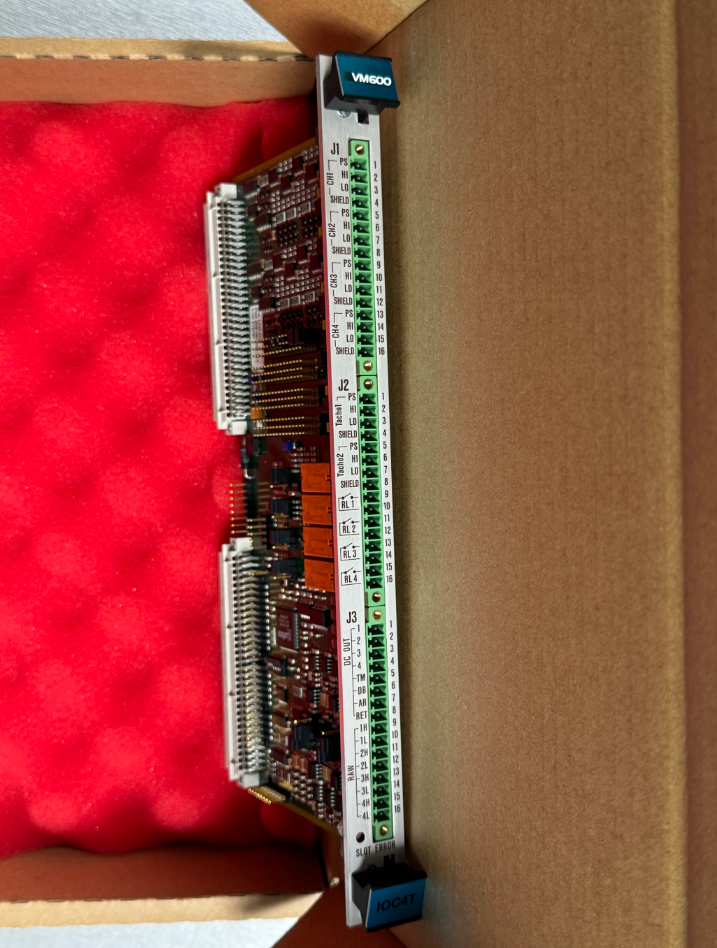

Αυτή η κάρτα λειτουργεί σε Slave Mode και επικοινωνεί με την αντίστοιχη κάρτα MPC4 μέσω της διασύνδεσης Industry Pack (IP) μέσω της υποδοχής P2. Ο μπροστινός πίνακας του (βρίσκεται στο πίσω μέρος του rack ABE04x ή ABE056) είναι εξοπλισμένος με έναν βιδωτό ακροδέκτη 48 ακίδων για τη σύνδεση καλωδίων μετάδοσης από την αλυσίδα μέτρησης (αισθητήρες ή/και κλιματιστικά σήματος), καθώς και για είσοδο και έξοδο σήματος προς και από εξωτερικά συστήματα ελέγχου.

Σε εργοστάσια παραγωγής ηλεκτρικής ενέργειας και σταθμούς συμπίεσης, το IOC4T 200-560-000-113 χρησιμοποιείται για την επεξεργασία σημάτων ταχύτητας από αισθητήρες μαγνητοαντίστασης, οπτικούς κωδικοποιητές και αισθητήρες λέιζερ, επιτρέποντας την παρακολούθηση της ταχύτητας με ακρίβεια σε επίπεδο νανοδευτερόλεπτου. Με χρόνο απόκρισης υπερβολικής ταχύτητας μικρότερο από 10 ms και προγραμματιζόμενη ενεργοποίηση κατωφλίου, παρέχει ακριβή ανάλυση παρακολούθησης παραγγελιών για τουρμπίνες και συμπιεστές.

1. Η κάρτα IOC4T υποστηρίζει hot-swapping, επομένως δεν χρειάζεται να σβήσετε το σύστημα κατά την αντικατάσταση καρτών.
2. Το ράφι συνήθως δεν απαιτεί ειδικό καθαρισμό. Εάν είναι απαραίτητος ο καθαρισμός, σκουπίστε το μόνο με ένα στεγνό πανί. Μην χρησιμοποιείτε βρεγμένα πανιά ή χημικά καθαριστικά.
3. Ελέγχετε περιοδικά τις κάρτες για ζημιές ή ανωμαλίες.
4. Παρακολουθήστε τις ενδείξεις κατάστασης, όπως το LED ΣΦΑΛΜΑ SLOT.
5. Τεκμηριώστε τις λεπτομέρειες κάθε συνεδρίας συντήρησης.
