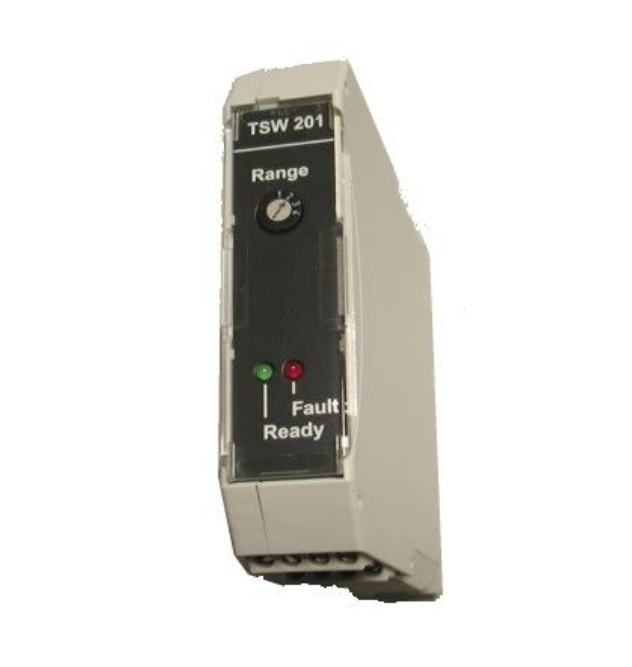

VMD TSW201-007-05

Το VMD TSW201-007-05 είναι ένας μονοκαναλικός πομπός δονήσεων βιομηχανικής κλάσης που έχει σχεδιαστεί για τη μέτρηση των δονήσεων άξονα (Sppm) περιστρεφόμενης μηχανής χρησιμοποιώντας αισθητήρα μετατόπισης κυματισμού.Εκδίδει τιμές δονήσεων από κορυφή σε κορυφή και συμμορφώνεται με τα πρότυπα DIN ISO 10817-1., με μερική ισοδυναμία με τα πρότυπα API 610.

• Πεδίο μέτρησης: 50/125/250/500 μm p-p (επιλέξιμο μέσω του εμπρόσθιου πάνελ)
• Περιοχή συχνοτήτων: 1-250 Hz (παρασκευαστική ρύθμιση)
• Ακριβότητα ευαισθησίας: ± 5%
• Απόκλιση γραμμικότητας: ± 2% FSR
• Λάθος θερμοκρασίας: 8% RD + 4% FSR
• Θερμοκρασία περιβάλλοντος: 0 έως +85°C
• Η τάση τροφοδοσίας: +24 VDC (18-30 VDC), μέγιστο 100 mA, γαλβανικά απομονωμένη
• Υλικό στερέωσης: Πολυαμίδιο, γκρι
• Τάξη προστασίας: IP40
• Μέθοδος τοποθέτησης: τοποθέτηση σιδηροτροχιάς DIN (EN 60715:2001-09 τύπου 35×7,5 mm)

Η μονάδα διαθέτει ολοκληρωμένες εσωτερικές λειτουργίες αυτοδιάγνωσης που παρακολουθούν σε πραγματικό χρόνο για σφάλματα ανοιχτού κυκλώματος ή βραχυκυκλώματος στον αισθητήρα και την καλωδίωση,καθώς και περιπτώσεις όπου το μετρούμενο αντικείμενο υπερβαίνει το στατικό εύρος μέτρησηςΟι συνθήκες βλάβης υποδεικνύονται μέσω ενός κόκκινου LED στο μπροστινό πάνελ και ενός αναλογικού σήματος βλάβης 2 mA.

ΒΜΔ-TSW201-X1-X2:

1. Οπτική επιθεώρηση: Ελέγξτε περιοδικά το περίβλημα του πομπού για ζημιές, μόλυνση ή διάβρωση.
2. Έλεγχος φωτισμού δείκτη: Ελέγξτε αν το πράσινο LED "Ready" ανάβει συνεχώς και αν το κόκκινο LED "Failure" είναι απενεργοποιημένο.
3. Έλεγχος καλωδίων: Ελέγξτε ότι όλα τα τερματικά καλωδίων είναι ασφαλείς και ότι τα καλώδια δεν δείχνουν σημάδια φθοράς ή βλάβης.
4. Έλεγχος κενού αισθητήρα: Επιβεβαιώνεται ότι το στατικό κενό μεταξύ του αισθητήρα κυματιδίου ρεύματος και του μετρούμενου άξονα βρίσκεται εντός του αποτελεσματικού εύρους μέτρησης.

Μια μονάδα ατμογεννητριών σε θερμικό σταθμό ενέργειας απαιτεί συνεχή παρακολούθηση των δονήσεων του άξονα κατά τη διάρκεια της λειτουργίας για την πρόληψη βλάβων στην λεπίδα ή στο ρουλέν.Χρησιμοποιείται ένας πομπός VMD TSW201-007-05 συνδυασμένος με έναν αισθητήρα κύματος WW007Ο αισθητήρας είναι εγκατεστημένος στο ημερολόγιο του άξονα κοντά στο ρυμουλκούμενο για να πραγματοποιεί μέτρηση χωρίς επαφή των δονήσεων από κορυφή σε κορυφή του άξονα.που επιτρέπει την παρακολούθηση και την συναγερμό της κατάστασης δονήσεων της μονάδας σε πραγματικό χρόνο.
