PA150 800-150-000-011

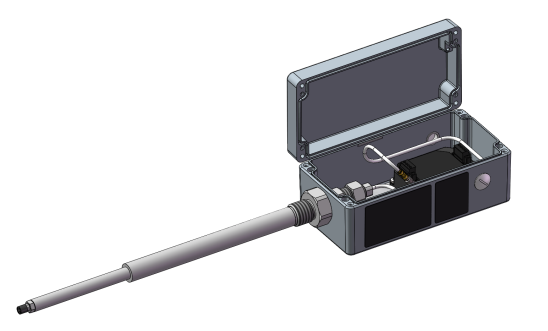

PA150 800-150-000-011είναι ένας προσαρμογέας τοποθέτησης ανιχνευτή που ενσωματώνει μια αλυσίδα μέτρησης εγγύτητας σε ένα πλήρες, αυτόνομο σύστημα σχεδιασμένο για τη μέτρηση χωρίς επαφή περιστρεφόμενων αξόνων μηχανημάτων σε απαιτητικά βιομηχανικά περιβάλλοντα.

• Αρχή μέτρησης: Δινορεύμα (χωρίς επαφή)
• Εύρος γραμμικής μέτρησης (G3): 0,3 ~ 4,3 mm
• Ευαισθησία (G3): 4 mV/μm (τάση) / 1,25 μA/μm (ρεύμα)
• Απόκριση συχνότητας: DC ~ 20 kHz (-3 dB)
• Γραμμικότητα: Ανατρέξτε στην καμπύλη απόδοσης
• Συνολικό μήκος συστήματος: 1 m (ενσωματωμένο καλώδιο TQ912)
• Εύρος θερμοκρασίας αισθητήρα: -40°C ~ +180°C
• Εύρος θερμοκρασίας κλιματιστικού σήματος: -40°C ~ +85°C
• Αξιολόγηση προστασίας περιβλήματος: IP65
• Υλικό περιβλήματος: Κράμα αλουμινίου (χυτό)
• Υλικό ράβδου στερέωσης: Ανοξείδωτο ατσάλι 1.4301
• Υλικό προσαρμογέα: Ανοξείδωτο ατσάλι 1.4305
• Πιστοποίηση αντιεκρηκτικής προστασίας: Ex e (αυξημένη ασφάλεια)
• Συμμόρφωση EMC: EN 61000-6-2 / EN 61000-6-4
• Ηλεκτρική ασφάλεια: EN/IEC 61010-1

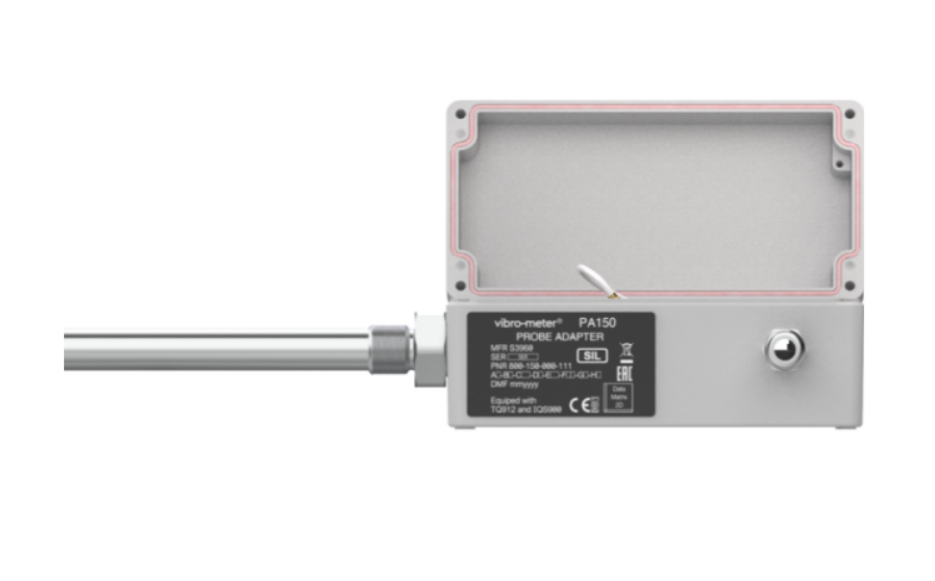

Το PA150 συνδυάζει τον αισθητήρα, το κλιματιστικό σήματος και τη δομή τοποθέτησης σε μια ενιαία μονάδα, απλοποιώντας σημαντικά την εγκατάσταση και τη θέση σε λειτουργία. Τα βασικά χαρακτηριστικά περιλαμβάνουν εύρος γραμμικής μέτρησης 4 mm (ευαισθησία G3: 4 mV/μm), ευρεία απόκριση συχνότητας (DC έως 20 kHz), πιστοποίηση λειτουργικής ασφάλειας SIL 2 και συμμόρφωση με το API 670.

Η σχεδίαση του αποσπώμενου περιβλήματος επιτρέπει προσαρμογές των κενών ενώ το μηχάνημα λειτουργεί, ενώ η ράβδος στερέωσης από ανοξείδωτο χάλυβα (διαθέσιμη σε μήκη από 50 έως 800 mm) και η δυνατότητα ρύθμισης θέσης ±10 mm προσφέρουν εξαιρετική ευελιξία εγκατάστασης.

Το PA150 χρησιμοποιείται ευρέως για την προστασία από κραδασμούς και την παρακολούθηση της κατάστασης των περιστρεφόμενων μηχανημάτων —όπως ατμοστρόβιλοι, αεριοστρόβιλοι, συμπιεστές και σετ αντλιών—σε τομείς όπως η παραγωγή ενέργειας και τα πετροχημικά. Η βαθμολογία προστασίας IP65 και το ευρύ φάσμα θερμοκρασιών λειτουργίας εξασφαλίζουν μακροπρόθεσμη, αξιόπιστη λειτουργία σε σκληρά βιομηχανικά περιβάλλοντα.

Μια πετροχημική επιχείρηση απαιτούσε παρακολούθηση της αξονικής μετατόπισης του δρομέα για έναν φυγοκεντρικό συμπιεστή για να αποφευχθεί η ζημιά στο ρουλεμάν ώσης. Το εύρος γραμμικής μέτρησης 4 mm του PA150 (επιλογή G3) καλύπτει όλο το εύρος της αξονικής μετατόπισης.

Μια ράβδος στήριξης από ανοξείδωτο χάλυβα (C144, 144 mm) και ένα συγκρότημα προσαρμογέα (E105, 105 mm) παρέχουν ευέλικτη ρύθμιση του βάθους τοποθέτησης (±10 mm). Το σήμα εξόδου τάσης (-1,6V έως -17,6V) τροφοδοτείται στο σύστημα παρακολούθησης VM600 για να επιτρέψει την παρακολούθηση θέσης σε πραγματικό χρόνο και τον συναγερμό.

Η θέση στερέωσης του στελέχους ανιχνευτή από ανοξείδωτο χάλυβα είναι ρυθμιζόμενη σε εύρος ±10 mm και ο προσαρμογέας προσφέρει διάφορες επιλογές νήματος και μήκους για να ταιριάζει σε διαφορετικές επιφάνειες στερέωσης:

• Εξωτερική εγκατάσταση:Υποστηρίζει αντίστροφη τοποθέτηση του αισθητήρα TQ912, επιτρέποντας την εγκατάσταση χωρίς αποσυναρμολόγηση του μηχανήματος.
• Προσαρμογή κενού:Ο σχεδιασμός του αποσπώμενου περιβλήματος επιτρέπει την εύκολη ρύθμιση του κενού μεταξύ του καθετήρα και του στόχου, ακόμη και όταν το μηχάνημα λειτουργεί.
• Ευέλικτη τοποθέτηση:Η θέση στερέωσης του στελέχους ανιχνευτή από ανοξείδωτο χάλυβα είναι ρυθμιζόμενη σε εύρος ±10 mm και ο προσαρμογέας προσφέρει διάφορες επιλογές νήματος και μήκους για να ταιριάζει σε διαφορετικές επιφάνειες τοποθέτησης.

Ποια είναι η αρχή μέτρησης του PA150;
Το PA150 χρησιμοποιεί την αρχή δινορευμάτων για μέτρηση χωρίς επαφή.

Μπορεί να χρησιμοποιηθεί σε επικίνδυνες περιοχές;
Ναί. Το PA150 διατίθεται σε έκδοση με πιστοποίηση αντιεκρηκτικής (Ex) (κωδικός μοντέλου A5) κατάλληλη για δυνητικά εκρηκτικά περιβάλλοντα. Ωστόσο, σημειώστε ότι όλα τα εξαρτήματα ολόκληρης της αλυσίδας μέτρησης (αισθητήρας, καλώδιο και κλιματιστικό σήματος) πρέπει να διαθέτουν την αντίστοιχη πιστοποίηση Ex.

Ποιο είναι το συνολικό μήκος του συστήματος;
Για το PA150, το συνολικό μήκος συστήματος (TSL) αντιστοιχεί στο μήκος του ενσωματωμένου καλωδίου 1 μέτρου που είναι συνδεδεμένο στον αισθητήρα TQ912.

Ποια είναι η περίοδος εγγύησης;
Τυπική βιομηχανική εγγύηση: 12 μήνες. με σωστή εγκατάσταση και χωρίς υπερφόρτωση, το προϊόν έχει διάρκεια ζωής 5-10 χρόνια.
